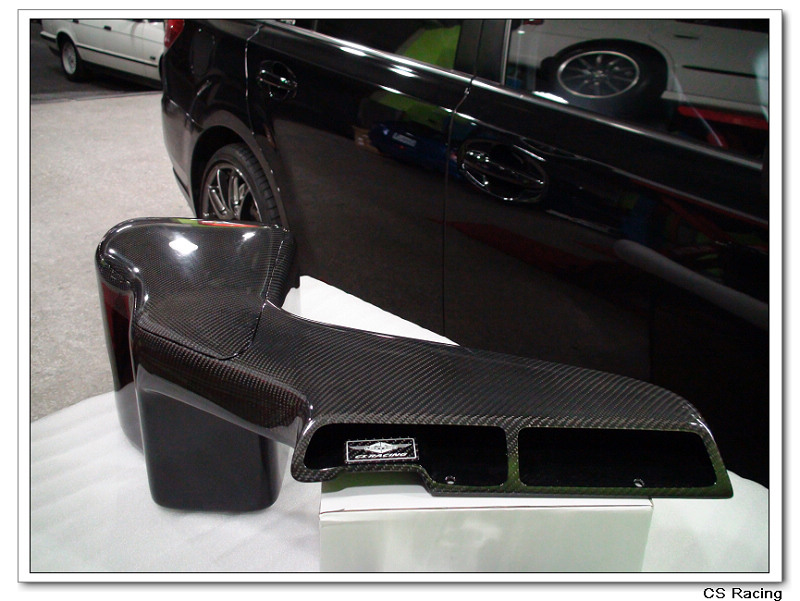

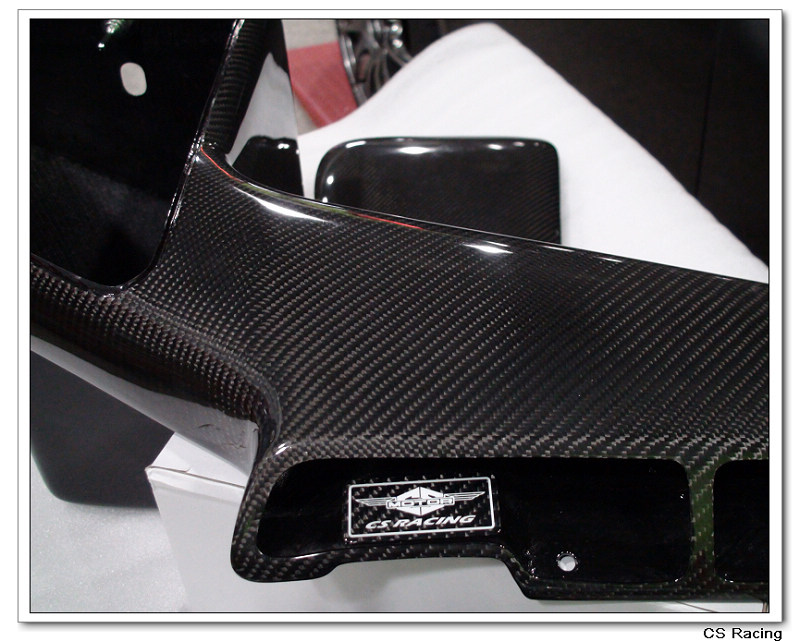

CS Racing 碳纖維集氣箱套件 (亮面)
CS Racing Carbon AIR BOX SYSTEM
CS Racing 手工打造的碳纖維集氣箱 妥善安裝絕不會造成引擎室異音
目前駕士已經實際安裝比對過三款不同設計的渦輪進氣管
已預購的中南部車友如果您是使用"三截式鋁合金進氣管" 敬請參考本文

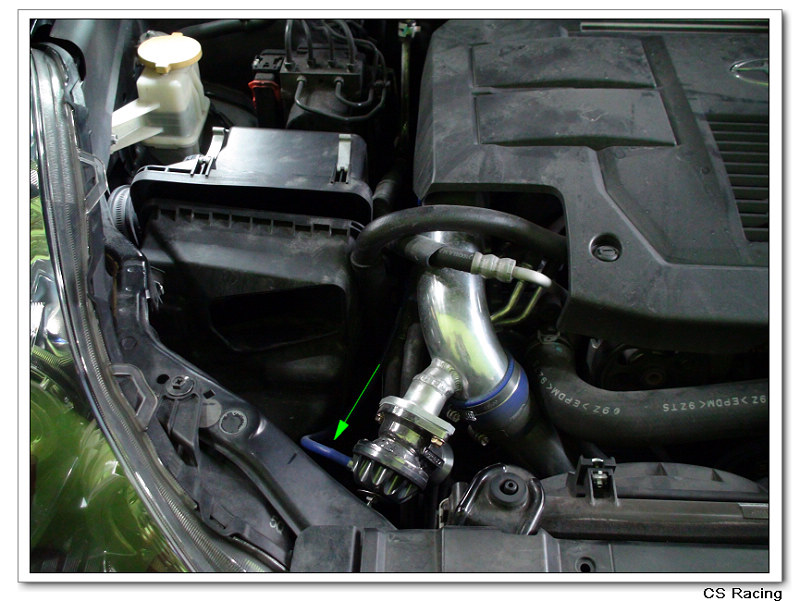

這一款進氣管 應該只需要調整一下真空管接口的角度即可

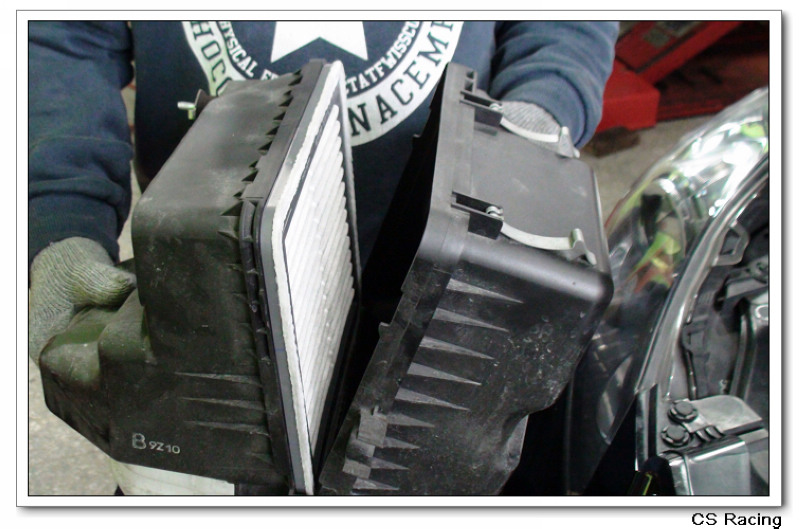

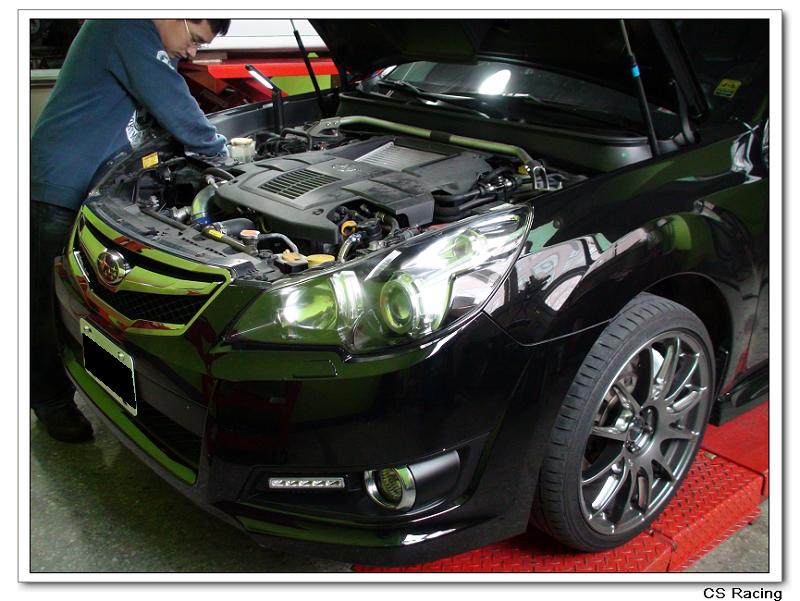

首先拆卸原廠進氣管&空氣箱
*原廠空氣箱後下方有一枚束環固定著 放鬆油壼的二枚螺絲也比較好拆卸
為提高完整度及安裝便利性 每套空氣箱都附有完整的配件包 可完全直上
*安裝過程需要使用電鑽、拉帽槍 敬請交由專業安裝人員代為施工
將車上原有的孔使用電鑽放大為9mm 使用拉帽槍固定拉帽
在貼上防震泡棉前 要先清潔一下周邊
*設計為拉帽方式固定空氣箱 方便拆卸及固定
清潔後就可以固定泡棉及膠條了

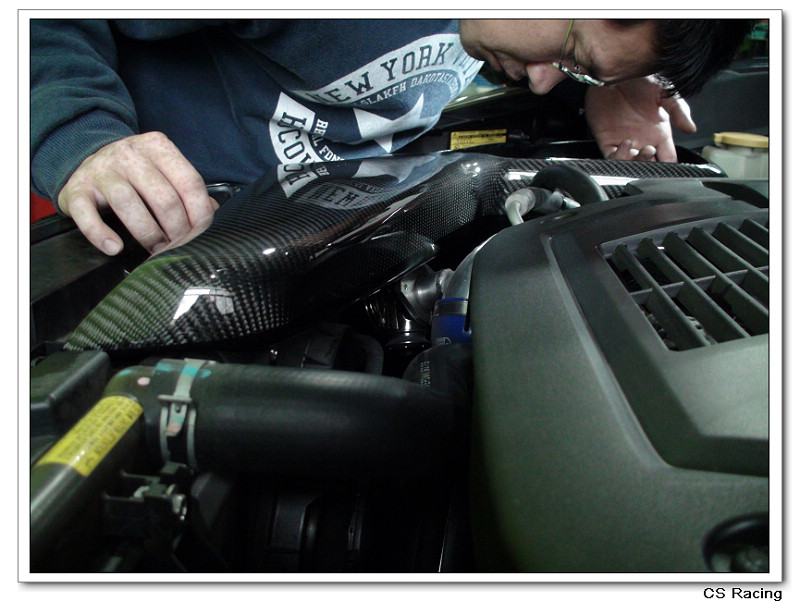

接著要先比對一下空氣箱周邊的管路及洩壓閥 看要如何用束帶固定
先將集氣箱上蓋取下 拉開卡榫向後方抽出上蓋 最後完工時再以相同方式反向安裝
這一款進氣管 只需要調整一下真空管接口的角度

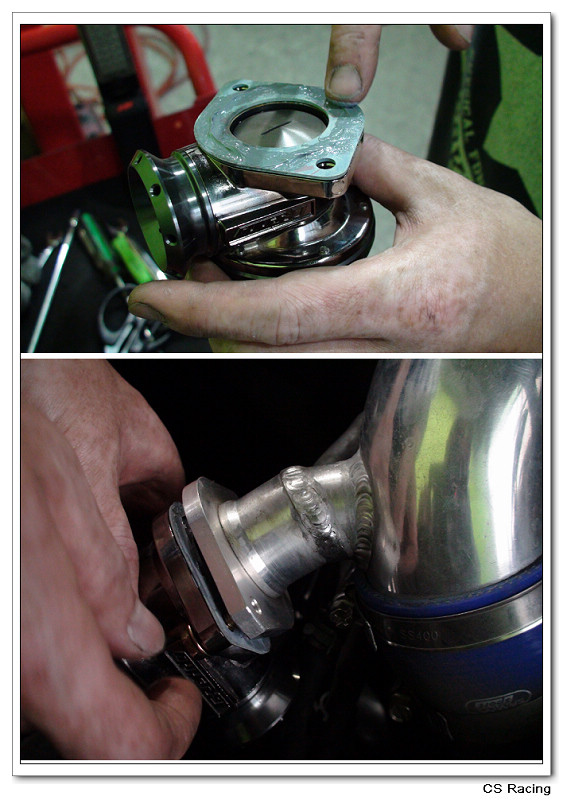

分解洩壓閥即可調整方向 目測可以看出並未上墊片膠
分解洩壓閥調整真空管的固定方向

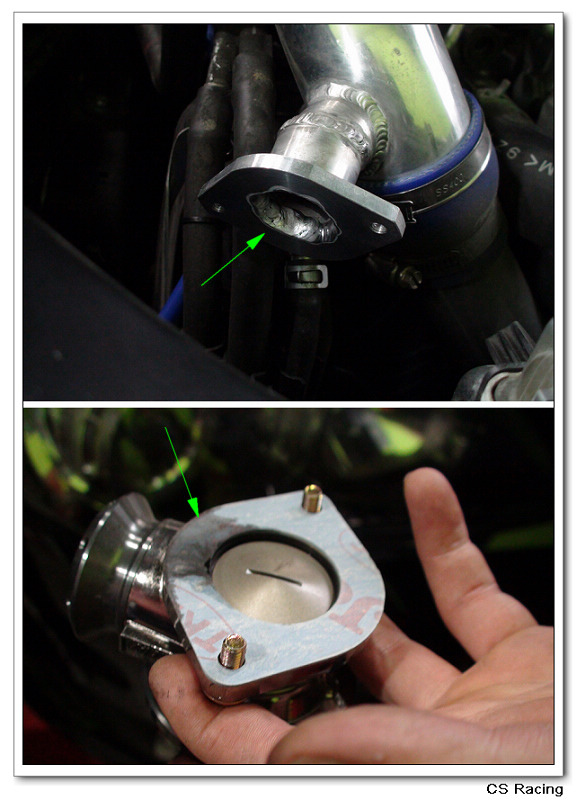

一打開就發現車子有漏氣的情況... 剛好呼應車主剛才到店時提到的車況問題
焊接處的表面不平整的話一定要使用墊片膠輔助 才不會發生漏氣情況
已經完成分解調整好角度了

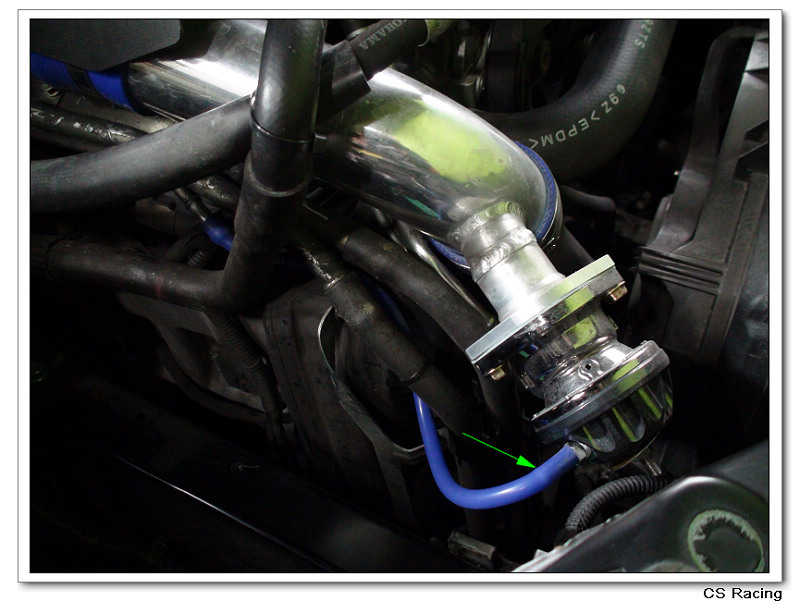

使用相同管路及洩壓閥的車友 可以注意一下照片中的方向
由於車主跟我們提到的車況問題 與漏氣有直接關係
因此我們也將進氣管全部拆卸檢查 發現渦輪出風側也有漏氣的情況
這款進氣管渦輪側的設計管徑似乎偏細了些

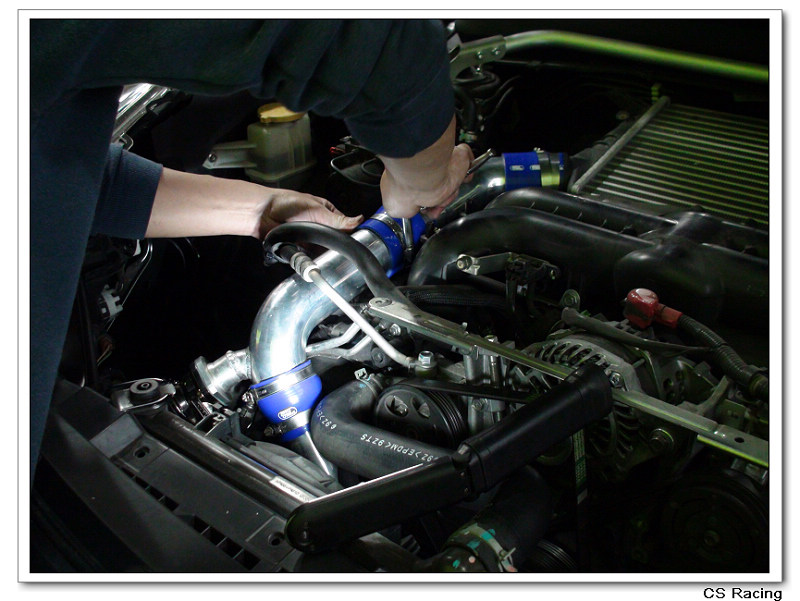

拆卸調整後重新固定安裝

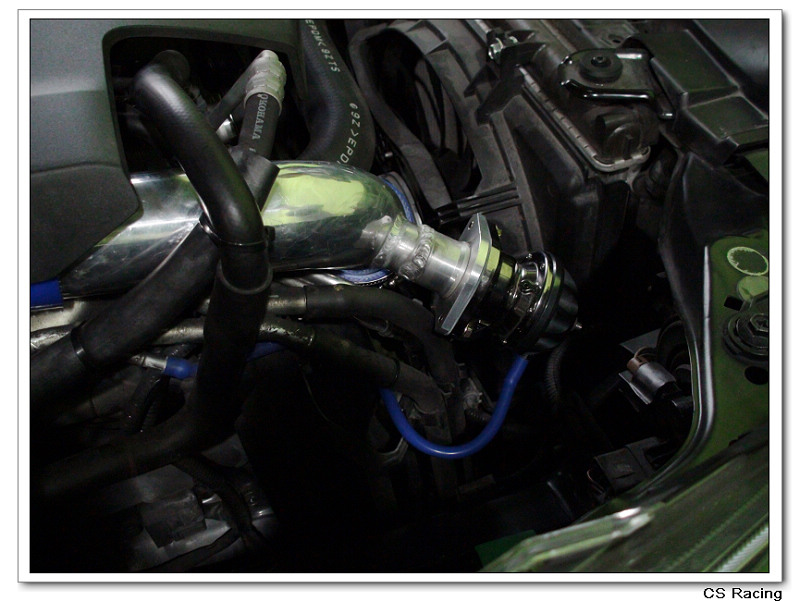

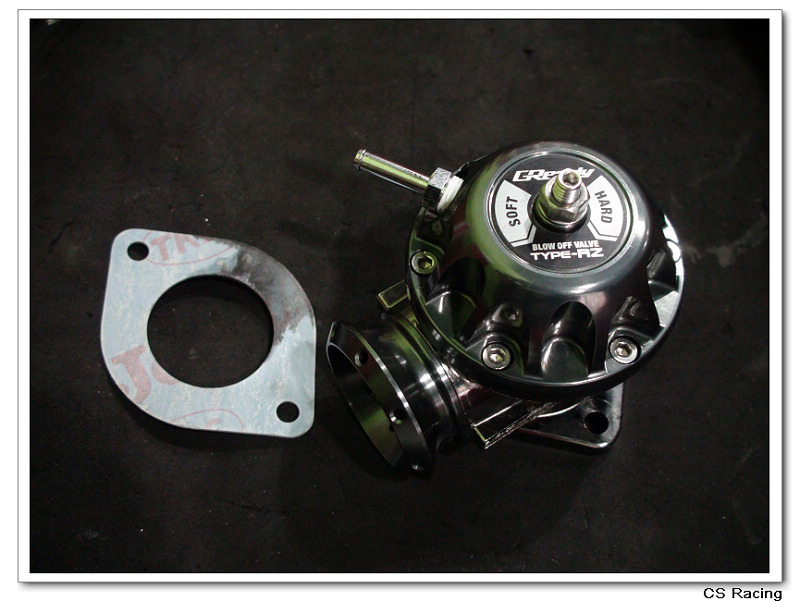

固定 Greddy TYPE-RZ洩壓閥
小幅調整後的角度

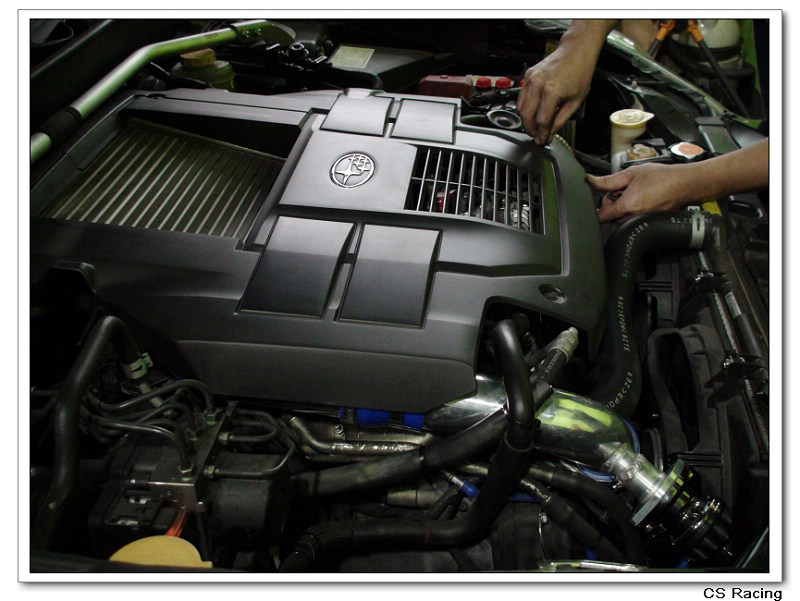

漏氣的問題解決完了...飾板蓋好了 就可以安裝空氣箱了

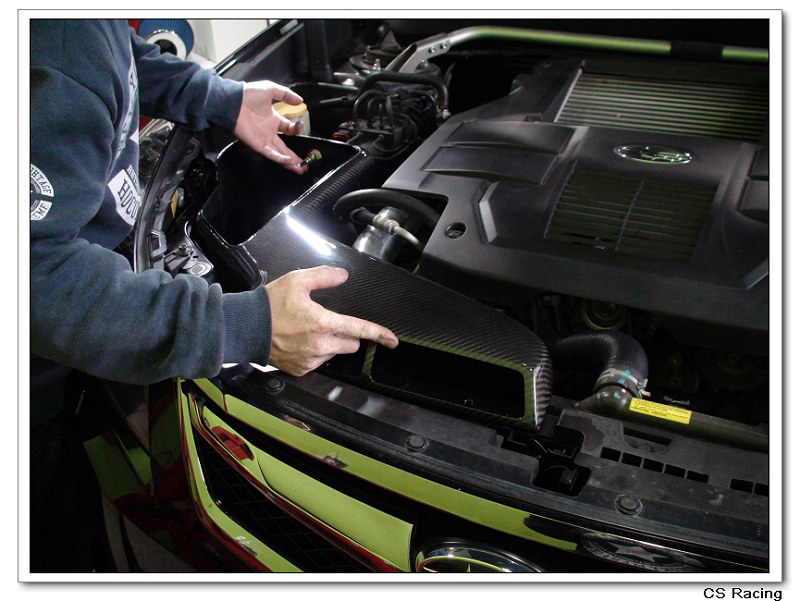

將carbon集氣箱平放置入 同時比對集氣箱底座的固定孔及進氣口螺絲孔

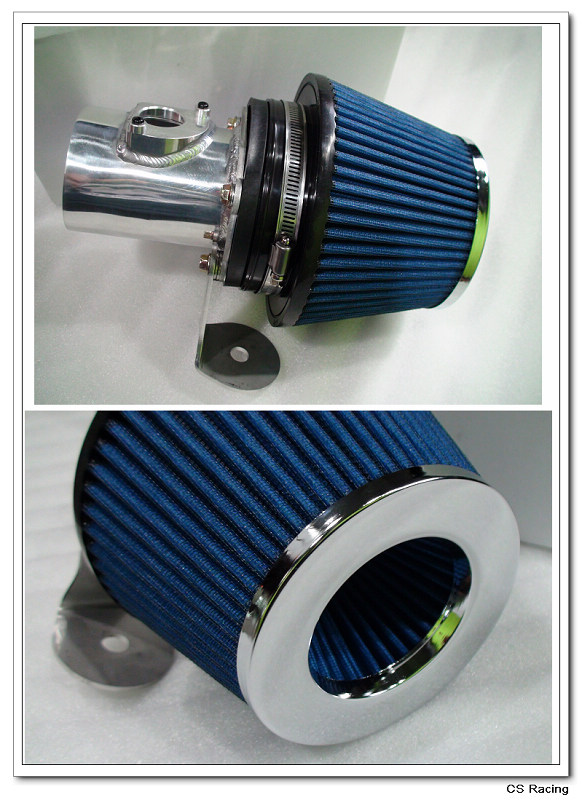

進氣套件 駕士已經完成上氣密膠及螺絲膠的步驟
安裝時只需要取下香菇頭即可 不建議分解轉接座及螺絲

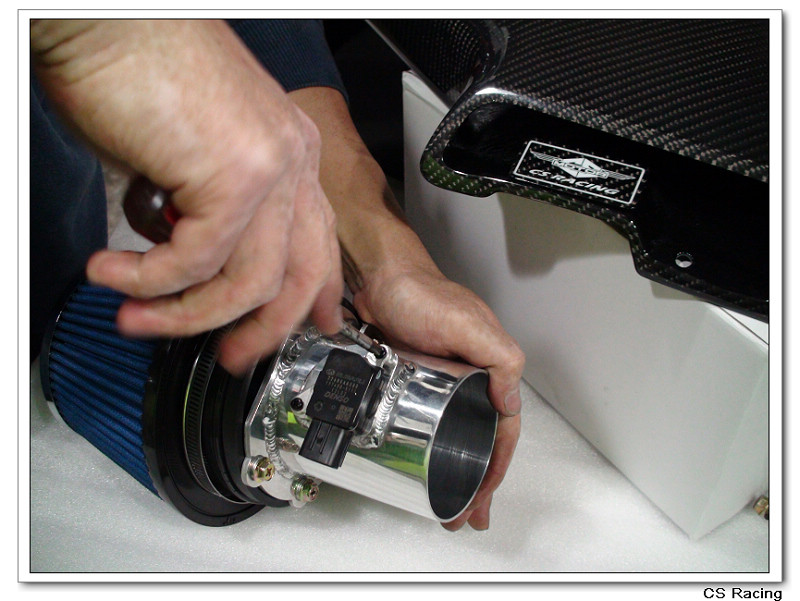

取下香菇頭 移植流量計

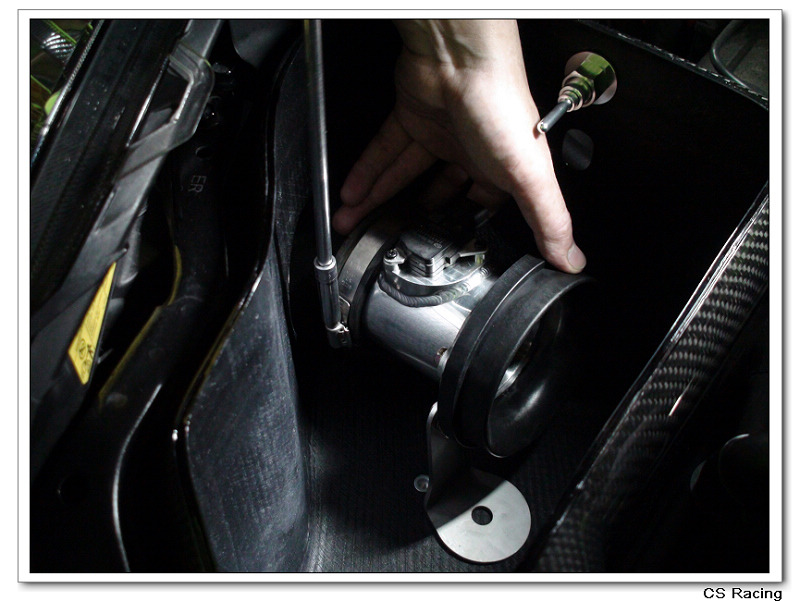

固定轉接座時束環的方向要移至前方 如圖片中所示的位置

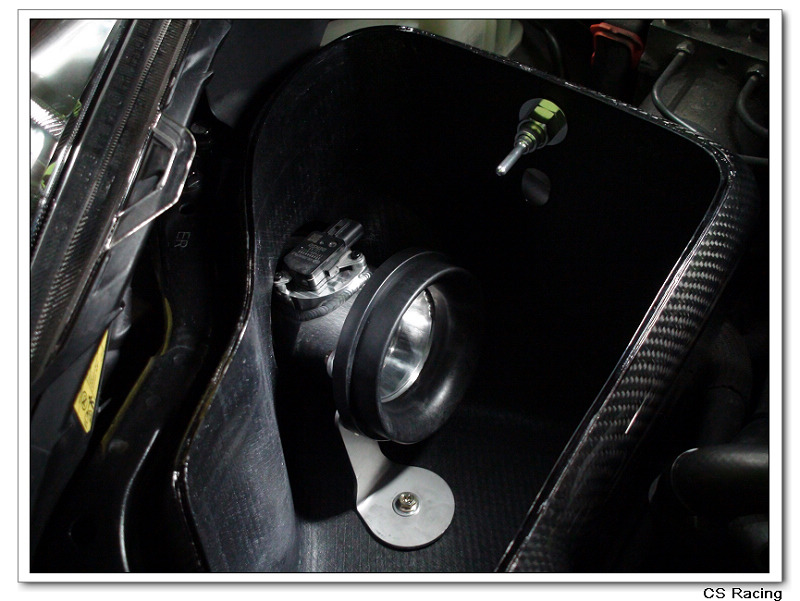

固定完成將轉接座 向後推 往內收納 直到對準腳座的鎖點

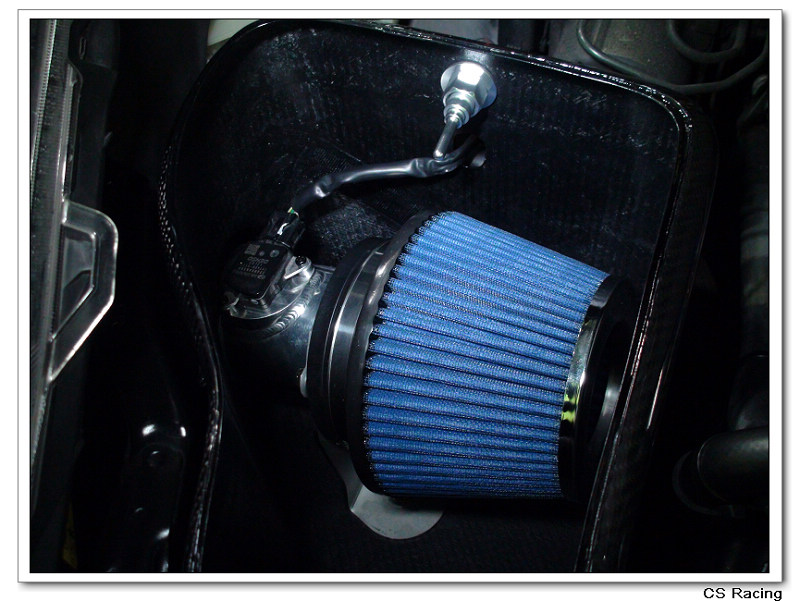

接著安裝香菇頭即可 完成後 香菇微微往上翹是正確的

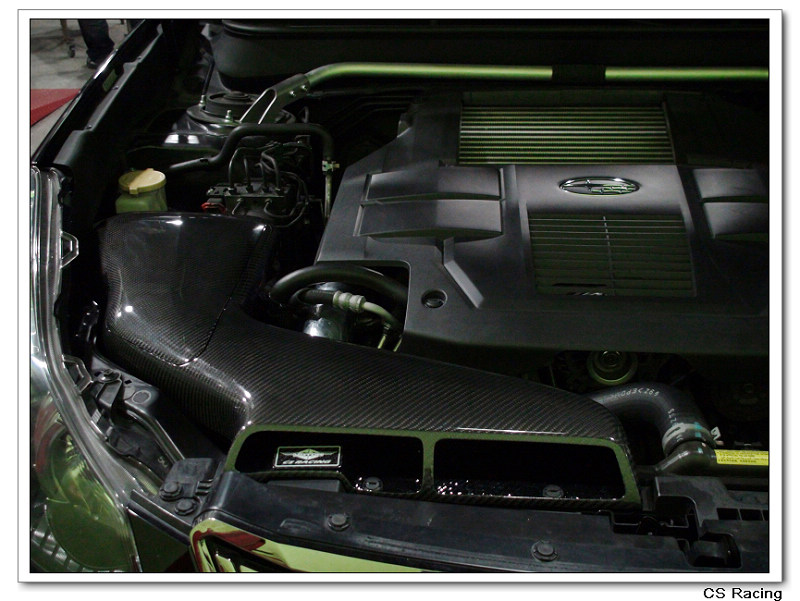

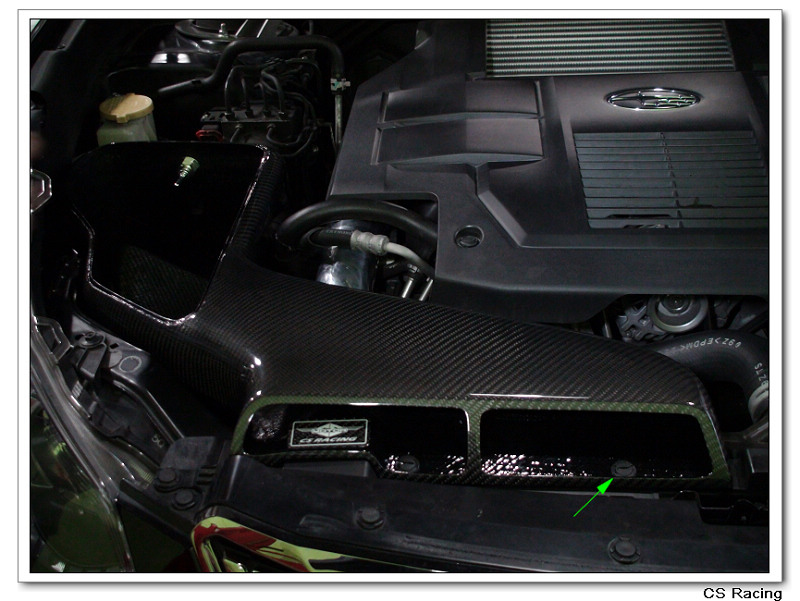

接著蓋上蓋子就完工了^^
